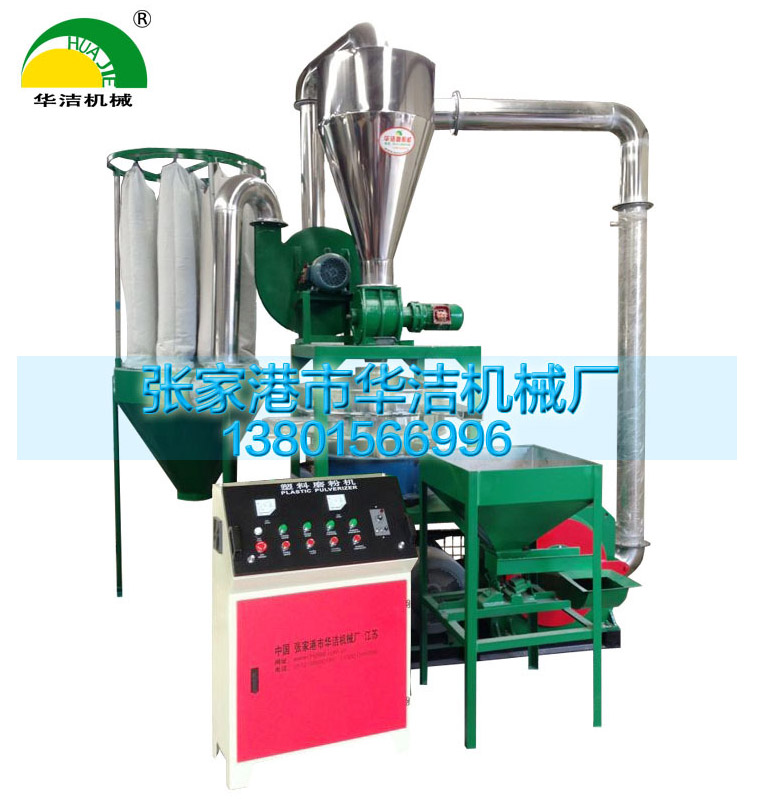

    520型PVC小型磨粉机

    520型PVC小型磨粉机
    产品名称:520型PVC小型磨粉机
    所属类别:SMW-520型
    产品人气:1045
    更新日期:2016-12-05 16:54:42
    询价

    产品介绍





    1、本机具备水循环冷却,适用于热敏性物质的加工。
    2、本机由主轴(转子)高速旋转二产生的超声涡流波的压力的振动原理讲原料一次成粉(无筛)。
    3、磨刀、磨片均采用优质钢材,经热处理,耐磨性能良好。适合连续运转。
    4、本机体积小,结构紧凑,全密封,无粉尘溢流。
    5、本机能凭借自身形成的风压讲物料传输。
    四、主要技术参数:
    1、刀盘数:1只,外径:483mm1mm
    2、齿板:1付12片(优质合金钢,硬度55°~58°)
    3、刀片:24片(优质合金钢,硬度52°~55°)
    4、主电机转速:2950r/min
    —1—
    5、主电机功率:37KW配用三角带;B型,2007mm,共6根。
    6、引风机:型号9-19,4#,配用电动机4KW。
    7、关风机:型号ZGF,配用电动机0.75KW。
    8、产量:PVC20~80目 100-300KG/H
    9、外形尺寸:整套机器(长×宽×高)1900mm×1500mm×3300mm
    五、机器结构与工作原理:
    本机器主要有进料斗、机壳、进料风叶、磨片、叶轮、出料风叶、储料斗、机架、电机等部件组成(见图)。
    工作原理:
    1、本机工作部分为刀盘。高速粒子在撞击齿板和齿片后部分被粉碎,经吸风抽出,而较大粒子则继续撞击、粉碎后被抽出。这样减少了刀盘负荷,提高磨粉效率,又能使粉料得到均匀冷却。
    2、温度低是该机的主要优点。按热功当量:每小时作功后转换为860千卡热量。本机为外抽风,风量大50m3/KW,由进、出口风温差,带走大部分热量。少部分热量由水冷却解决。要求:冷却水的进口温度不大于25°,出口水温度不大于45°,夏天适当增加冷却水流,以降低温度。
